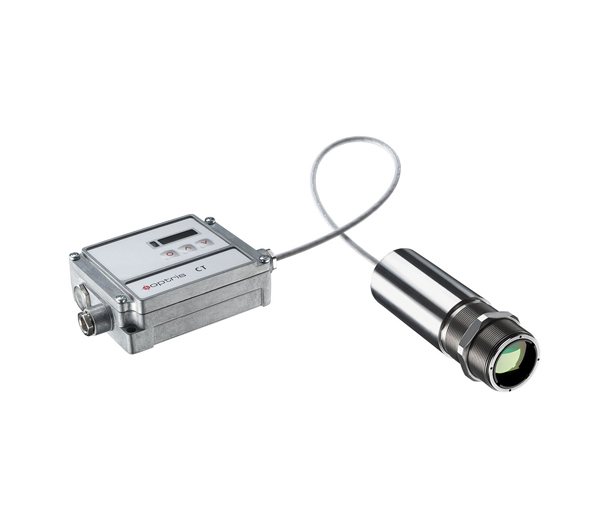

由于其針對激光輻射的集成阻擋濾光片，optris CT XL 3M型紅外測溫儀非常適用于激光加工產品的溫度測量。此外，此紅外測溫儀還配備可與激光準直器光學器件組合的遠焦點版本。 此外，optris CT XL 3M型紅外測溫儀可測量很小物體，且由于其快速的響應時間，此測溫儀監測速度較快。
溫度量程：100°C~1800°C
光譜范圍：2.3μm
響應時間：1ms
| 測量參數 | |
| 溫度量程 | 100°C ~ 600°C （3MH） |
| 150°C ~ 1000°C （3MH1） | |
| 200°C ~ 1500°C （3MH2） | |
| 250°C ~ 1800°C （3MH3） | |
| 光譜范圍 | 2.3 μm |
| 光學分辨率 | 100:1 （3MH）；300:1 （3MH1-H3）（90%能量） |
| 系統精度 | ± (0.3 % 讀數 + 2 °C)（注釋2）環溫23 ±5°C） |
| 重復精度 | ± (0.1 % 讀數 + 1 °C)（環溫= 23 ± 5°C） |
| 溫度分辨率 | 0.1K（數字） |
| 響應時間 | 10ms（90%信號） |
| 發射率 | 0.100 ~ 1.100（通過設置鍵或軟件調節） |
| 透射率 | 0.100 ~ 1.100（通過設置鍵或軟件調節） |
| 信號處理 | 峰值保持、谷值保持、平均值，延長保持閾值和滯后功能（通過設置鍵或軟件調節） |
| 基本參數 | |
| 環境等級 | IP65（NEMA-4） |
| 環境溫度 | IP65（NEMA-4） |
| 探頭： -40°C ~ 85°C；電子盒： 0°C ~ 85°C | |
| 存儲溫度 | 探頭： -40°C ~ 125°C；電子盒： -40°C ~ 85°C |
| 相對濕度 | 10~95%，不結露 |
| 震動（傳感器） | - IEC 60068-2-6 (正弦波形) / - IEC 60068-2-64（寬頻噪音) |
| 沖擊（傳感器） | - IEC 60068-2-27 (25G和50G) |
| 重量 | 探頭： 150 g；電子盒： 420 g |
| 電氣參數 | |
| 模擬輸出 | 0 / 4-20mA、0-5/10V、熱電偶J、K |
| 報警輸出 | 24 V/50 mA（常開） |
| 可選 | 繼電器： 2 x 60 V DC/42 V 交流; 0.4 A；光學隔離 |
| 數字輸出（可選） | USB、RS232、RS485（可選）、Modbus RTU (串行通信協議) 、Profibus DP（現場總線多功能從站設計）、以太網 |
| 輸出阻抗 | mA Max 500 Ω （直流 5-36 V）；mV Min 100 kΩ （純阻抗負載）；熱電偶20 Ω |
| 信號輸入 | 可編程功能輸入，用于外部發射率調整/環境溫度補償，觸發（保持功能復位） |
| 電纜長度 | 3m（標準）、8 m、15 m |
| 電源 | 直流8-36 V |
| 電流消耗 | Max 100 mA |
| 注釋1 | 物體溫度 > 探頭溫度 + 25°C |
| 注釋2 | ε（發射率）=1，響應時間：1s |
| 注釋3 | 低信號水平時動態適應 |
| 應用 | |
| optris CT XL 3M型紅外測溫儀的應用領域 | |
| optris CT XL 3M型高溫測溫儀通過其阻擋過濾器抵抗激光輻射，適合于激光加工過程中的溫度控制，例如，金屬或塑料的激光焊接。optris CT XL 3M型高溫測溫儀也適用于激光焊接工藝。 | |
