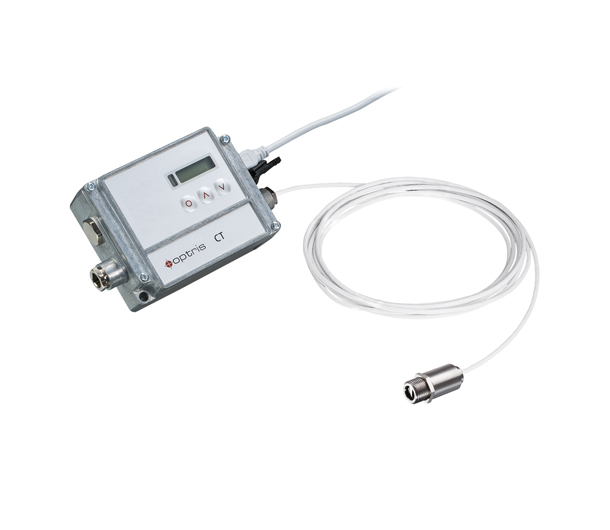

由于其測量波長短和50°C的溫度量程，optris CT 3M型高溫測溫儀非常適用于金屬和復合材料的低溫測量。只有1ms的快速響應時間可以在快速過程中無故障使用金屬測溫計。 測量裝置的電子盒可靈活終端裝置通過可選的模擬輸出以及各種可選的數字接口。
溫度量程：50°C~1800°C
光譜范圍：2.3μm
響應時間：1ms
| 測量參數 | |
| 溫度量程 （注釋1） 通過設置鍵 或軟件修改 | 50°C ~ 400°C（3ML） |
| 100°C ~ 600°C（3MH)） | |
| 150°C ~1000°C （3MH1） | |
| 200°C ~ 1500°C（3MH2） | |
| 250°C ~ 1800°C（3MH3） | |
| 光譜范圍 | 2.3 μm |
| 光學分辨率 /90%能量 | 22:1（3ML） |
| 33:1（3MH） | |
| 75:1（3MH1-H3） | |
| 系統精度 | ± (0.3 % 讀數 + 2 °C)（注釋2）（環溫= 23 ± 5°C） |
| 重復精度 | ± (0.1 % 讀數 + 2 °C)（環溫= 23 ± 5°C） |
| 溫度分辨率 | 0.1K |
| 響應時間 | 1 ms (90%)（注釋3） |
| 發射率/增益 | 0.100 ~ 1.100（通過設置鍵或軟件調節） |
| 透射率/增益 | 0.100 ~ 1.100（通過設置鍵或軟件調節） |
| 信號處理 | 峰值保持、谷值保持、平均值，延長保持閾值和滯后功能（分別通過設置鍵或軟件可調具體參數） |
| 基本參數 | |
| 環境等級 | IP65（NEMA-4） |
| 環境溫度 | 探頭： -20°C ~ 85°C；電子盒： 0°C ~ 85°C |
| 存儲溫度 | 探頭： -40°C ~ 125°C；電子盒： -40°C ~ 85°C |
| 相對濕度 | 10~95%，不結露 |
| 震動 | - IEC 60068-2-6 (正弦波形) / - IEC 60068-2-64（寬頻噪音) |
| 沖擊 | - IEC 60068-2-27 (25G和50G) |
| 重量 | 探頭： 40 g；電子盒： 420 g |
| 電氣參數 | |
| 模擬輸出 | 0/4 - 20 mA，0-5 / 10 V、熱電偶J、K、報警 |
| 報警輸出 | 24 V/50 mA（常開） |
| 可選 | 繼電器： 2 x 60 V DC / 42 V 交流; 0.4 A；光學隔離 |
| 數字輸出（可選） | USB、RS232、RS485（可選）、Modbus RTU (串行通信協議)、Profibus DP（現場總線多功能從站設計）、以太網 |
| 輸出阻抗 | mA Max 500 Ω （直流 8-36 V）；mV Min 100 kΩ （純阻抗負載）；熱電偶20 Ω |
| 信號輸入 | 可編程功能輸入，用于外部發射率設置/環境溫度補償，觸發（保持功能復位） |
| 電纜長度 | 3m |
| 電源 | 直流8-36 V |
| 電流消耗 | Max 100 mA |
| 注釋1 | 物體溫度 > 探頭溫度 + 25°C |
| 注釋2 | ε（發射率） = 1，響應時間：1s |
| 注釋3 | 低信號水平時動態適應 |
| 應用 | |
| optris CT 3M型高溫測溫儀的應用領域 | |
| optris CT 3M型紅外測溫儀的測量波長為2.3μm，因此它可用于測量加工操作中金屬表面和復合材料的溫度。 特別是其在50°C以下的低溫范圍使溫度傳感器成為各種金屬低溫測量的常用測溫工具。 | |
